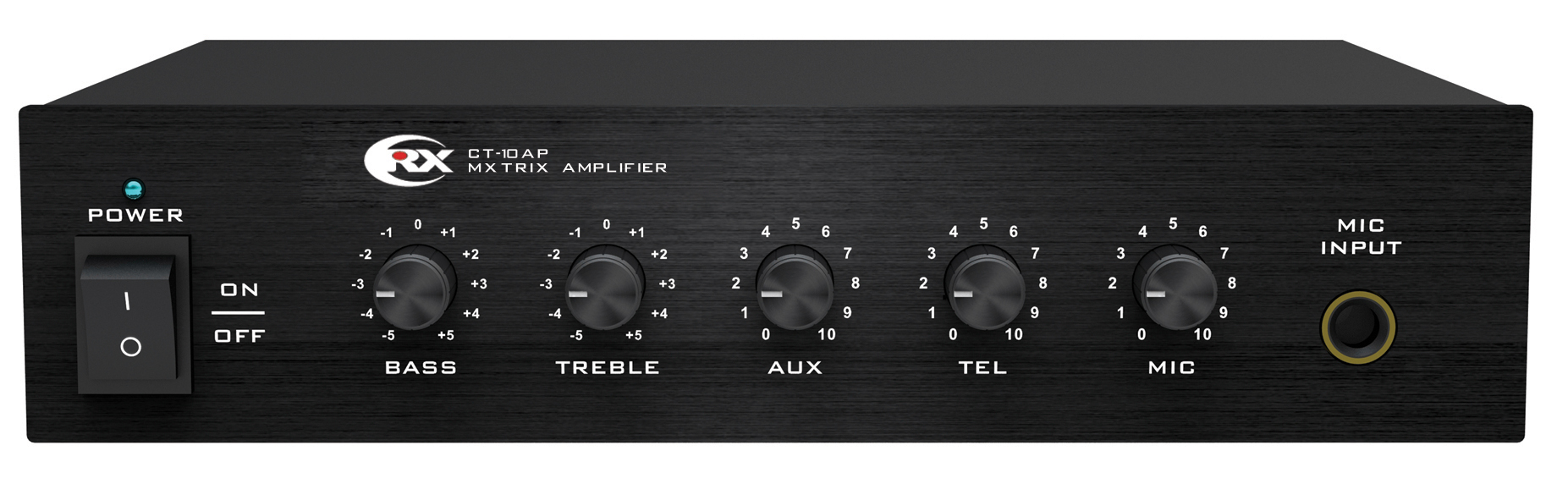

桌面式功率放大器 CT-10AP
产品用途
1. 桌面式的小功率带前置的功率放大器。
2. 适用于小范围的广播扩声。
产品特点
1. 标准桌面式设计（1U），人性化的设计，考究的工艺，尽显高档气质。
2. 带有1通道MIC输入,1通道AUX输入和1通道TEL输入。
3. 输入通道间带3级优先功能（优先级别为TEL>MIC1>AUX)）。
4. 面板带有旋钮可对 MIC,TEL和 AUX通道分别进行独立音量调节, 另带有高、低音调节旋钮。
5. 具有良好的短路、过载、过热自动保护。
6. 2种功率输出方式：定压输出100V、70V和定阻输出4～16Ω。
技术参数
|
型号 |
CT-10AP |
|
额定输出功率 |
10W |
|
扬声器输出 |
70V, 100V & 4~16Ω |
|
输入灵敏度 & 输入阻抗 |
MIC1, 2, 3: 5mV/600Ω, 不平衡TRS 端子 |
|
MIC1: ±2.5mV/2KΩ, 平衡XLR/TRS组合端子 |
|
|
TEL: ±175mV/10KΩ, 平衡H5.08欧式连接端子 |
|
|
AUX: 350mV/10KΩ, 不平衡 RCA端子 |
|
|
输出灵敏度 & 输出源阻抗 |
LINE OUT: 1000mV/470Ω, 不平衡RCA 端子 |
|
过载源电动势 |
MIC 1, 2, 3: ＞10dB, 不平衡TRS端子输入 |
|
MIC1: ＞15dB, 平衡XLR/TRS组合端子（仅限于CT-20AP，CT-40AP）输入 |
|
|
AUX: ＞15dB, 不平衡RCA端子输入 |
|
|
TEL: ＞12dB, 平衡H5.08欧式连接端子输入 |
|
|
音调 |
低音:±10dB；高音:±10dB |
|
频率响应 |
50~16KHz(+1dB, -3dB) |
|
信噪比 |
MIC: 66dB, AUX: 80dB |
|
总谐波失真 |
1KHz时0.5%, 1/3输出功率 |
|
默音强度 |
30dB |
|
通道串音衰减 |
≥50dB |
|
幻象电源 |
+48V |
|
指示灯 |
保护指示灯、电源指示灯、电平指示灯 |
|
保护 |
过热, 过载 & 短路 |
|
电源 |
~220V/50Hz |
|
散热方式 |
由下往上自然对流散热 |
|
电源功耗 |
20W |
|
尺寸 |
200x153x44mm |
|
重量 |
1.80Kg |
|
材质 |
黑色铝面板，SPCC冷轧板材质机箱 |
