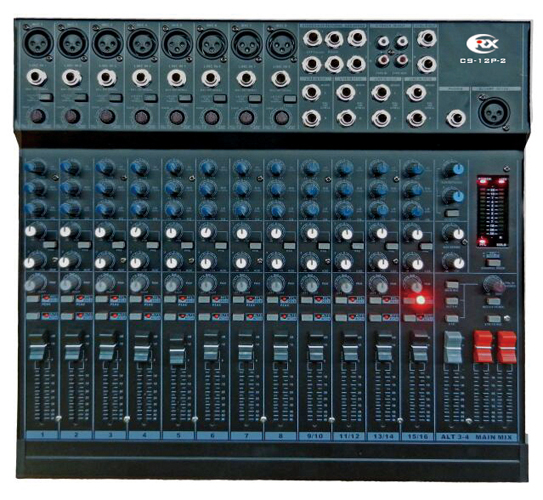

调音台（两编组USB录音实况调音台） CS-12P-2/CS-16P-2
功能特点
1. 可装标准19"机柜。
2. 每路单声道话筒接口+48V幻像电源有独立开关。
3. 整机采用整块双面电路板,无连接故障。
4. 四路或八路单声道输入。
5. 四路立体声输入,四组返送输入。
6. 两组左右主输出，两编组输出。
7. 两组辅助发送，其中一组可设置为推子后发送。
8. 监听功能强大，能分别监听所有输入出端。
9. 全表面贴装(SMT)工艺，工作更可靠。
10. 配LED DJ灯。
|
型号 |
CS-12P-2 |
CS-16P-2 |
|
单声道输入通道(话筒或线路输入) |
4路 |
8路 |
|
立体声输入通道(线路输入) |
4组(8路单声道) |
|
|
单声道话筒接口幻像电源 |
+48V |
|
|
输出通道 |
2路ALT输出 2路不平衡主输出 2路平衡主输出 1路立体声监听输出 2路单声道耳机输出 |
|
|
2路辅助输出 2路TRACK输出 |
||
|
频率响应 |
20～20KHz±0.5dB |
|
|
单声通道话筒到主输出最大增益 |
60dB ±3dB |
|
|
单声通道线路到主输出最大增益 |
40dB ±3dB |
|
|
立体声声通道线路到主输出最大增益 |
10dB ±3dB |
|
|
通道串音 |
≤71dB/20Hz～20KHz |
|
|
信噪比(计权) |
≥79dB@1KHz |
|
|
主输出通道最大平衡输出 |
24dB±1.5dB |
|
|
主输出LT最大非平衡输出 |
18dB±1.5dB |
|
|
辅助最大非平衡输出 |
18dB±1.5dB |
|
|
耳机输出 |
8.2dB@1KHz 32Ω |
|
|
通道间增益差 |
＜3dB |
|
|
失真度 |
＜0.02%@0dB 1KHz |
|
|
单声道通道均衡 |
|
|
|
高频、中频、低频的频点 |
12KHz 2.8KHz 80Hz |
|
|
中心频点频偏与增益 |
＜8%,±15dB |
|
|
立体声通道均衡 |
|
|
|
高频、低频的频点 |
12KHz 80Hz |
|
|
中心频点频偏与增益 |
＜8%,±15dB |
|
|
通道削波指示灯 |
比削波电平提前3dB指示 |
|
|
编组及主输出１２段电平指示灯 |
20dB 10dB 7dB 4dB 2dB 0dB -2dB -4dB -7dB -10dB -20dB -30dB |
|
|
功放输出功率 |
无 |
|
|
电源供电 |
~220V 50Hz |
|
|
电源消耗 |
＜70W |
|
|
外置电源尺寸 |
129x90x77 mm |
|
|
产品尺寸(LxWxD) |
285x392x80 mm |
395x392x80 mm |
|
净重 |
4.05Kg |
5.3Kg |
