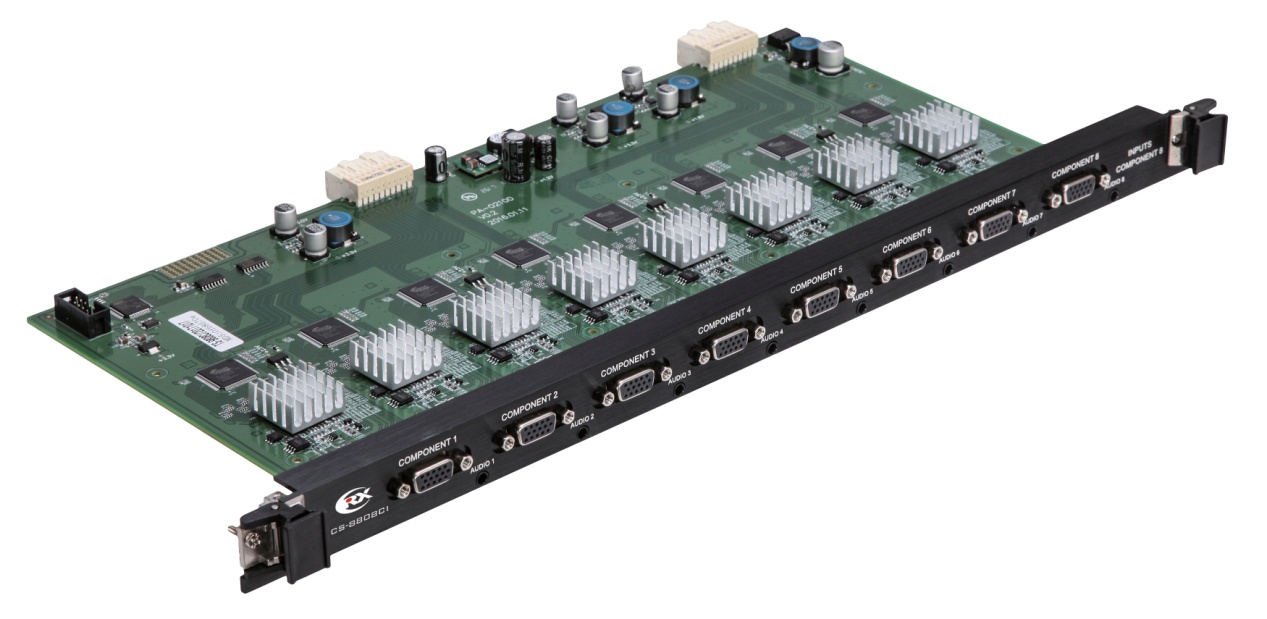

分量信号无缝高清输入卡 CS-8808CI
产品描述
8路分量视频高集成板卡式设计，可根据需要任意选配板卡数量。
功能特点
1. 快速无缝切换，无闪烁，无黑屏。
2. 输入最大支持分辨率：HDPC：1920x1200P@60_24bit；HDTV：1920x1080P@60_36bit。
3. 断电现场切换记忆保护功能，特有ESD静电保护功能。
4. 支持热插拔，支持音视频信号一起切换。
5. 可选择VGA、CVBS、YPbPr、S-Video任一种信号输入。
|
型号 |
CS-8808CI |
|
视频输入 |
8路VGA接口（DB15） |
|
音频输入 |
8路3.5mm |
|
最大功耗 |
50W |
|
产品重量 |
1.2kg |
|
复合视频CV |
|
|
增益 |
0dB |
|
带宽 |
150MHz @ -3dB |
|
微分相位误差 |
0.1°，3.58-4.43 MHz |
|
微分增益误差时 |
0.1%，3.58-4.43 MHz |
|
信号强度 |
1Vpp：复合视频（CVBS） |
|
最小/最大电平 |
模拟信号：-2V/+2V |
|
输入阻抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
Y/C视频 |
|
|
增益 |
0dB |
|
带宽 |
150MHz @ -3dB |
|
微分相位误差 |
0.1°，3.58-4.43 MHz |
|
微分增益误差时 |
0.1%，3.58-4.43 MHz |
|
信号强度 |
1Vpp：S端子视频(Y/C) |
|
最小/最大电平 |
模拟信号: -2V/+2V |
|
输入阻抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
分量视频YPbPr |
|
|
增益 |
0dB |
|
带宽 |
150MHz @ -3dB |
|
微分相位误差 |
0.1°，3.58-4.43 MHz |
|
微分增益误差时 |
0.1%，3.58-4.43 MHz |
|
信号强度 |
1Vpp：S端子视频(Y/C)；0.3Vpp: (分量视频中的Pb Pr/CbCr ) |
|
最小/最大电平 |
模拟信号: -2V/+2V |
|
输入阻抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
VGA视频 |
|
|
增益 |
0dB |
|
带宽 |
380 MHZ |
|
信号强度 |
0.63Vpp 到 0.9 Vpp |
|
最小/最大电平 |
RGB信号:0V/1.0V；HV信号：0V/5.0V |
|
输入阻抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
