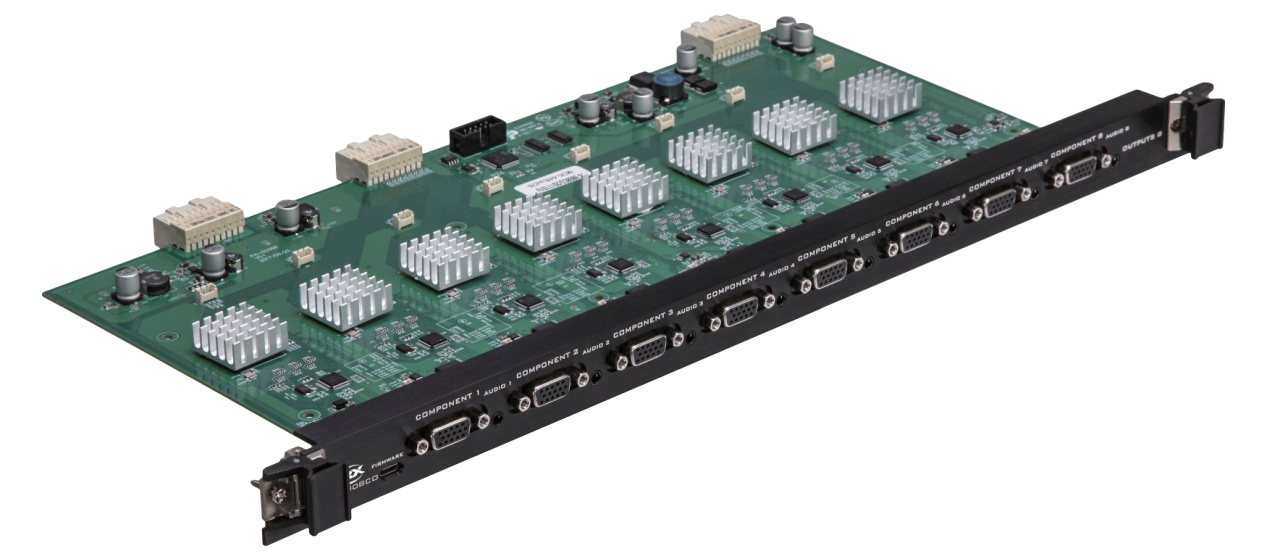

分量信号无缝高清输入卡 CS-8808CO
产品描述
8路分量视频高集成板卡式设计，可根据需要任意选配板卡数量。
功能特点
1. 快速无缝切换，无闪烁，无黑屏。
2. 支持分辨率：HDPC:1920X1200P@60；HDTV:1920X1080p@60。
3. 断电现场切换记忆保护功能，特有ESD静电保护功能。
4. 支持热插拔
5. 支持音视频信号一起切换；支持模拟音频输出
6. 可选择VGA、CVBS、YPbPr任一种信号输出。
|
型号 |
CS-8808CO |
|
视频输出 |
8路VGA接口（DB15） |
|
音频输出 |
8路3.5mm |
|
最大功耗 |
25W |
|
产品重量 |
约0.8Kg |
|
复合视频CV |
|
|
增益 |
0dB |
|
带宽 |
150MHz @ -3dB |
|
微分相位误差 |
0.1°,3.58-4.43 MHz |
|
微分增益误差时 |
0.1% , 3.58-4.43 MHz |
|
信号强度 |
1Vpp :复合视频（CVBS） |
|
最小/最大电平 |
模拟信号: -2V/+2V |
|
输入阻抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
分量视频YPbPr |
|
|
增益 |
0dB |
|
带宽 |
350MHz @ -3dB |
|
微分相位误差 |
0.1°,3.58-4.43 MHz |
|
微分增益误差时 |
0.1% , 3.58-4.43 MHz |
|
信号强度 |
1Vpp :（分量视频中的Y）；0.3Vpp: (分量视频中的Pb Pr/CbCr ) |
|
最小/最大电平 |
模拟信号: -2V/+2V |
|
输入阻抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
VGA视频 |
|
|
增益 |
0dB |
|
带宽 |
380 MHZ |
|
信号强度 |
0.63Vpp 到 0.9 Vpp |
|
最小/最大电平 |
RGB信号:0V/1.0V；HV信号：0V/5.0V |
|
输入阻抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
VGA同步信号 |
|
|
输入/输出信号类型 |
RGBHV、RGBS、RGsB、RsGsBs |
|
最大传输延时 |
水平:90ns 垂直:160ns |
|
最大上升/下降时间 |
4ns |
