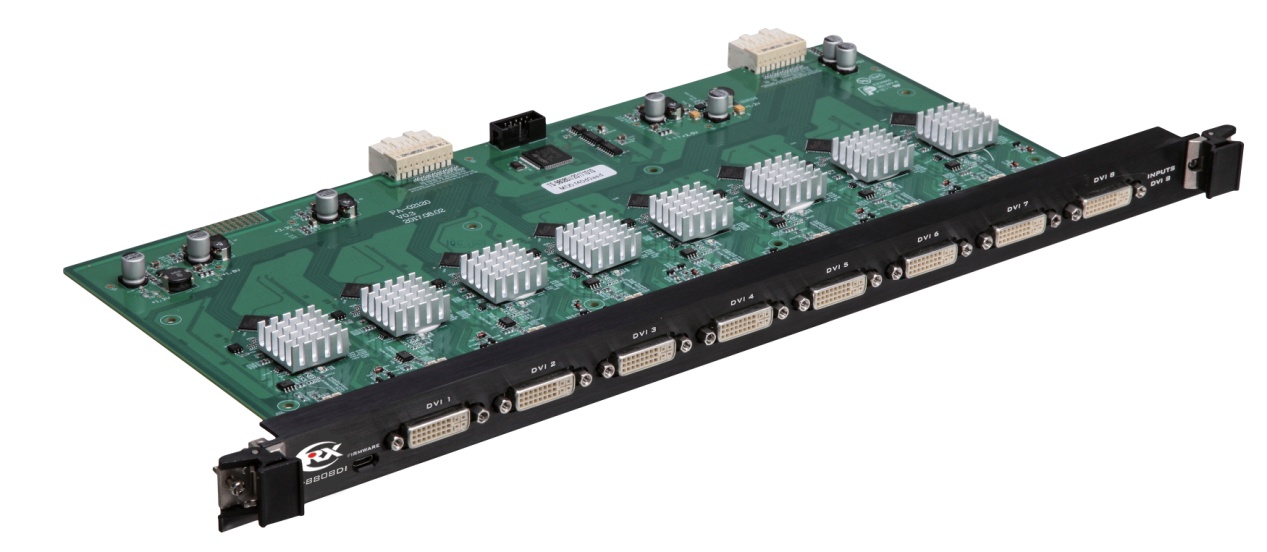

DVI无缝高清输入卡 CS-8808DI
产品描述
8路DVI视频高集成板卡式设计，可根据需要任意选配板卡数量。
功能特点
1. 支持快速无缝切换，无闪烁，无黑屏；
2. 断电现场切换记忆保护功能，特有ESD静电保护功能；
3. 支持热插拔；
4. 兼容HDMI1.3a的标准，HDCP1.3协议，DVI1.0协议；
5. 最大支持分辨率：HDPC:1920X1200P@60_24bit；HDTV:1920X1080p@60_36bit；
|
型号 |
CS-8808DI |
|
输入接口 |
8路DVI -I母接口 |
|
协议 |
兼容HDMI1.3a的标准，HDCP1.3协议, DVI1.0协议。 |
|
像素带宽 |
165MHz, 全数字 |
|
接口带宽 |
6.75Gbp,全数字 |
|
最大支持分辨 |
HDPC: 1920x1200P@ 60_24bit；HDTV：1920x1080P@60_36bit |
|
位时钟抖动(Clock Jitter) |
<0.15 Tbit |
|
位上升时间(Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降时间(Falltime) |
<0.3Tbit (20%--80%) |
|
最大传输延时 |
5nS(±1nS) |
|
信号类型 |
CVBS、VGA、YPbPr、DVI任意信号输入 |
|
信号强度 |
T.M.D.S +/- 0.4Vpp |
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
最大直流偏置误差 |
15mV |
|
最大功耗 |
25W |
|
产品重量 |
约0.75Kg |
