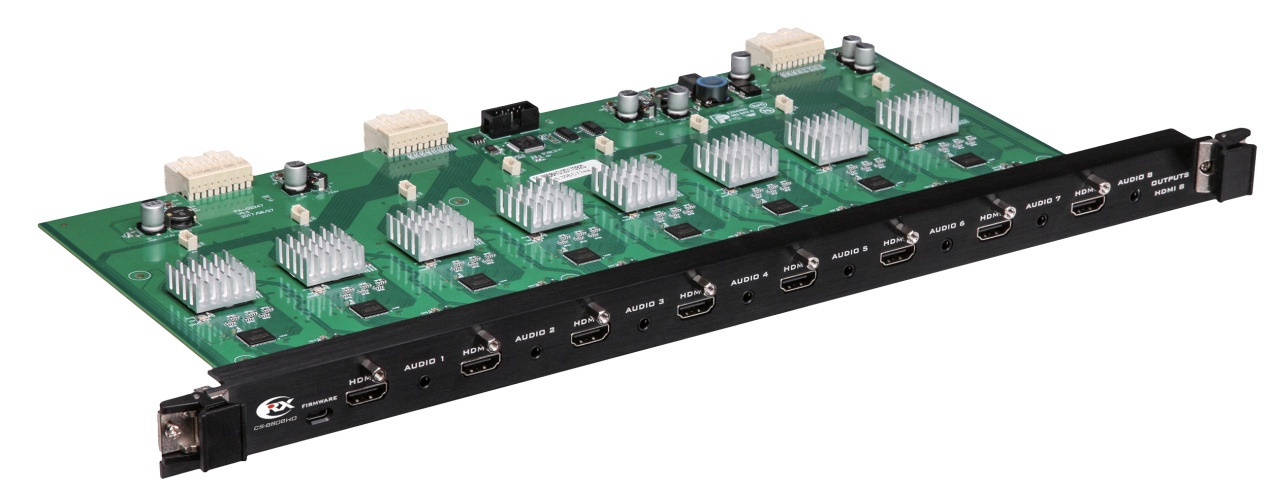

HDMI无缝高清输出卡 CS-8808HO
产品描述
8路HDMI音视频高集成板卡式设计，可根据需要任意选配板卡数量。
1. 快速无缝切换，无闪烁，无黑屏。
2. 最大支持分辨率：HDPC:1920X1200P@60_24bit；HDTV:1920x1080p@60_36bit。
3. 断电现场切换记忆保护功能，特有ESD静电保护功能。
4. 支持热插拔。
5. 支持音视频信号一起切换。
6. 支持模拟音频与HDMI内嵌音频选择输出
7. 兼容HDMI1.3a的标准，HDCP1.3协议，DVI1.0协议。
|
型号 |
CS-8808HO |
|
输出接口 |
8路HDMI-A母接口、8路3.5mm音频座 |
|
协议 |
支持HDMI1.3a协议，HDCP1.3协议, DVI1.0协议。 |
|
像素带宽 |
165MHz, 全数字 |
|
接口带宽 |
6.75Gbp,全数字 |
|
最大支持分辨 |
Normal-PC： 1600x1200@60_24bit；HDPC: 1920x1200P@ 60_24bit；HDTV：1920x1080P@60_36bit |
|
位时钟抖动(Clock Jitter) |
<0.15 Tbit |
|
位上升时间(Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降时间(Falltime) |
<0.3Tbit (20%--80%) |
|
最大传输延时 |
5nS(±1nS) |
|
信号类型 |
HDMI 1.4规范中的 HDMI-A全数字 T.M.D.S. 信号 |
|
信号强度 |
T.M.D.S +/- 0.4Vpp |
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
最大直流偏置误差 |
15mV |
|
最大功耗 |
25W |
|
产品重量 |
约0.75Kg |
|
最大输出距离 |
10米 |
