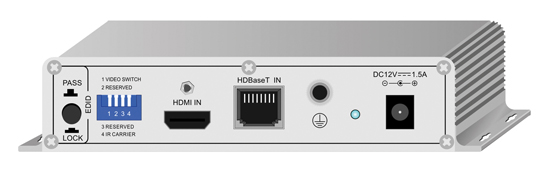

高清信号接收器 CS-8506HDR-M
功能特点
1. 支持HDMI接口和DVI接口视频同时输出。
2. 支持HDMI 1.4版本标准和HDCP 1.4版本标准。
3. 最高支持4K 30Hz视频效果，4K=3840*2160P分辨率；最远支持70米传输，分辨率达1080P@60Hz。
4. 支持音视频独立分离输出，从视频中提取音频信号输出。
5. 支持1路网口输入，采用HDBaseT传输技术。
6. 支持HDMI备用输入口。
7. 支持RS232的双向透传接口。
8. 支持IR双向透传接口，支持38KHz载波调制。
9. 支持EDID的直通和锁存，保证与不同显示器的兼容性。
|
型号 |
CS-8506HDR-M |
|
输入接口 |
1×HDMI接口（TYPE-A）、1×网口（HDBaseT） |
|
输出接口 |
1×HDMI接口（TYPE-A）、1×DVI-D、1×3.5mm音频口 |
|
HDMI标准 |
HDMI 1.4（兼容DVI 1.0） |
|
HDCP标准 |
HDCP 1.4 |
|
HDMI带宽 |
10.2Gbps |
|
最大视频分辨率 |
3840×2160 @30Hz；3840×2160 @60Hz（YUV420） |
|
最大网线长度（CAT 6） |
40米（4K @30Hz）；70米（1080P @60Hz） |
|
最大HDMI线长 |
20米 |
|
控制接口 |
1×RS-232（凤凰座）、1×IR（凤凰座）；支持双向 |
|
RS232波特率 |
110bps-600Kbps |
|
供电接口 |
1×DC 2.1（12V @1.5A） |
|
开关 |
1×EDID开关（直键）；1×其他功能控制开关（拨码） |
|
功耗 |
5W（额定）、2.5W（待机） |
|
尺寸（LxWxH） |
162×156×32 |
|
工作环境 |
温度-10℃—+45℃（湿度80%） |
|
重量 |
约0.5Kg |
