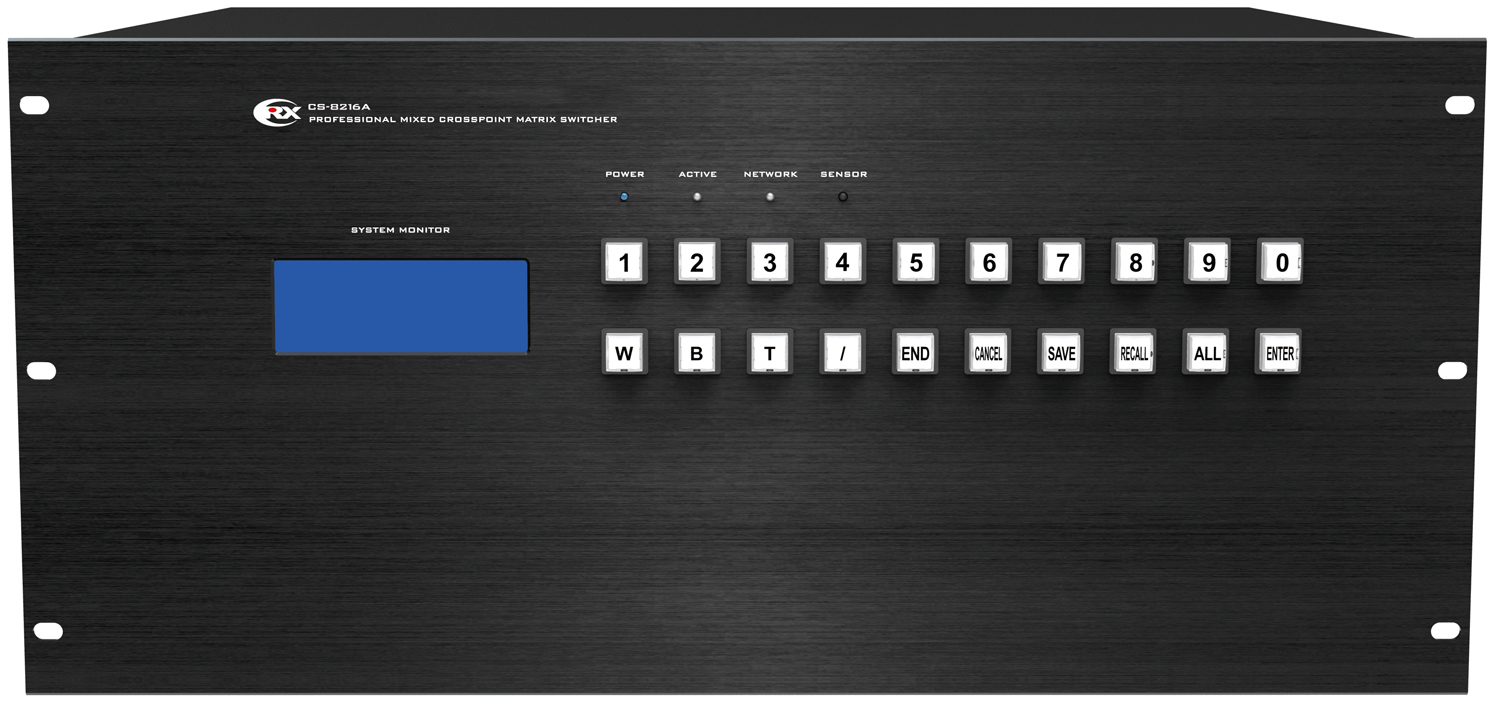

高清混插矩阵（16路HDMI高清音视频矩阵切换器）CS-8216A
.jpg)
标配：2块8路HDMI音视频输入卡（CS-8208HR）+ 2块8路HDMI音视频输出卡（CS-8208HC）
产品概述
CS-8216A是一款高性能的内嵌智能控制的HDMI高清音视频矩阵切换器，支持HDMI1.4、HDCP1.4及DVI1.0 协议，高达3.25Gbps的全高清视频传输速率，支持支持1920x1200P的HDTV分辨率，以及高达1920X1200的PC分辨率，同时具有最高达20米的长线输入自动均衡，对长距离的HDMI电缆进行补偿，为系统提供稳定可靠的高清音视频信号传输切换中枢。
功能特点
1. 插卡式结构，16路HDMI信号输入，16路HDMI信号输出。
2. 支持3D, HDMI 1.4, HDCP1.4及DVI 1.0协议。支持高色深，以及高达3.25Gbps速率。
3. 支持全高清：HDPC:1920 x 1200P@60_24bit；HDTV:1920 x 1080P@60_36bit。
4. 支持扩展HDMI输出无缝切换功能。
5. 支持HDCP管理，可设置加密和解密HDCP内容，确保信号源正常显示。
6. 支持EDID管理，可存储8组EDID数据。允许读取输出设备EDID或存储的EDID并应用到 任意输入卡上，可以通过串口将EDID码发送到EDID存储区，可以通串口读出当前输出口的EDID码。
7. 具有掉电记忆功能和现场记忆功能：带有断电现场保护功能；并可保存和调用10个切换状态。
8. 支持正向高速通道和内嵌控制信号分离切换模式。
9. 豪华水晶按键并带有发光指示功能，当前切换信息能直接通过LCD屏获得，操作便捷。
10. 具有2路RS-232通讯接口。
11. 具有1路网络端口，可以通过以太网远程控制。
12. 内置国际通用电源。
|
型号 |
CS-8216A |
|
视频 |
|
|
协议 |
支持HDMI1.4协议，HDCP1.4协议, DVI1.0协议 |
|
增益 |
0dB |
|
像素带宽 |
225MHz,全数字 |
|
接口带宽 |
3.25Gbps,全数字 |
|
最大支持分辨率 |
HDPC: 1920x1200P@60_24bit |
|
HDTV: 1920x1080P@60_36bit |
|
|
位时钟抖动 |
<0.15Tbit |
|
位上升时间 |
<0.3Tbit(20%--80%) |
|
位下降时间 |
<0.3Tbit(20%--80%) |
|
最大传输延时 |
5nS(±1nS) |
|
切换速度 |
200ns(最长时间) |
|
信号类型 |
HDMI 1.4规范中的HDMI-A全数字T.M.D.S.信号 |
|
视频输入 |
|
|
接口 |
HDMI-A母接口 |
|
信号强度 |
T.M.D.S +/-0.4Vpp |
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
输入EDID |
EDID现场可擦写 |
|
阻抗 |
50Ω |
|
最大直流偏置误差 |
5mV |
|
建议最大输入距离 |
小于20米，在1920x1200@60时（推荐使用认证过 的HDMI专用线材，如Molex Tm的线材） |
|
视频输出 |
|
|
接口 |
HDMI-A母接口 |
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
阻抗 |
50 Ω |
|
建议最大输入距离 |
小于20米，在1920x1200@60时（推荐使用认证过 的HDMI专用线材，如Molex TM 的线材） |
|
串口控制 |
|
|
数量 |
2 |
|
串行控制接口 |
RS-232，9-针母D型接口 |
|
波特率与协议 |
波特率:9600,数据位:8位, |
|
|
停止位:1,无奇偶校验位 |
|
串行控制口结构 |
2=TX，3=RX，5=GND |
|
串行控制口结构 |
|
|
以太网控制 |
RJ-45母接口 |
|
以太网控制接口 |
TCP/IP |
|
以太网控制协议 |
|
|
以太网控制速率 |
自适应10M/100M，全双工或半双工 |
|
规格 |
|
|
电源 |
00V AC～240V AC，50/60Hz，国际自适应电源 |
|
最大功耗 |
208W |
|
产品重量 |
约10Kg |
|
储存、使用温度 |
-20℃～+70℃ |
|
储存、使用湿度 |
10%～90% |
|
机箱尺寸 |
5U |
|
平均故障间隔时间 |
30,000小时 |
|
尺寸（L x W x H） |
484 ×354 ×220mm |
