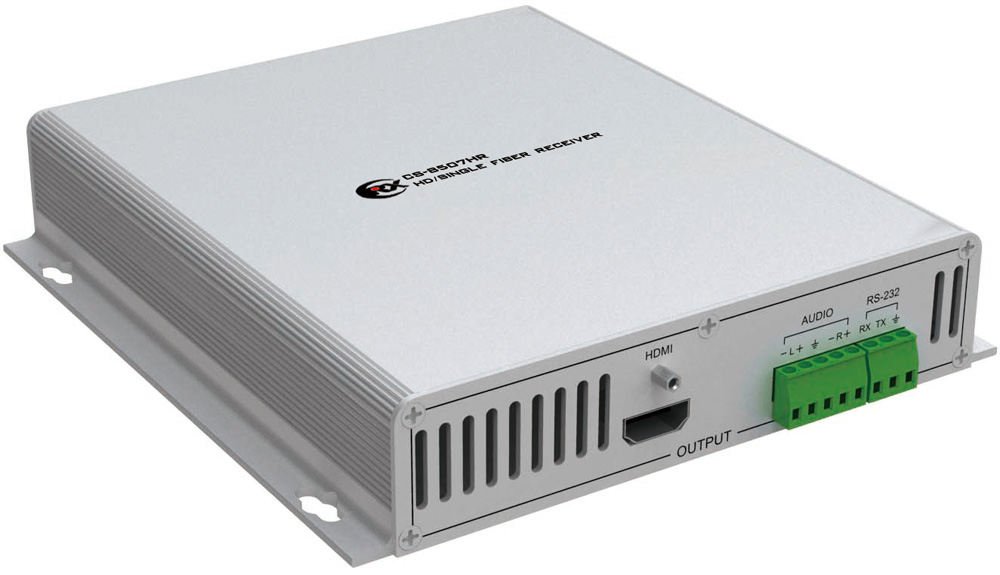

高清接收器（HDMI信号光纤传输接收器）CS-8507HR
.jpg)
产品概述
HDMI高清视频传输延长器，支持HDMI 1.4、HDCP1.4以及DVI 1.0协议，通过单芯单模/双芯多模光纤传输数字高清1080P视频信号，传输距离达20千米，实现项目应用高清视频信号远距离传输。
功能特点
1. 1路HDMI-A接口HDMI视频信号输出。
2. 支持HDMI 1.4、HDCP1.4以及DVI 1.0协议。
3. 支持双向红外，RS-232传输。
4. 单芯单模光纤：传输距离2-20千米(在1920 x 1080P@60Hz时)。
5. 双芯多模光纤：传输距离小于300米(在1920 x 1080P@60Hz时)。
6. 支持最高分辨率1900×1200@60Hz。
|
型号 |
CS-8507HR |
|
|
HDMI视频输出 |
|
|
|
接口 |
HDMI-A接口 |
|
|
支持的协议 |
DVI1.0,HDMI1.3a,HDCP1.3 |
|
|
像素带宽 |
225MHz, 全数字 |
|
|
接口带宽 |
3.25Gbps, 全数字 |
|
|
信号类型 |
DVI 1.0 / HDMI 1.3a规范中的DVI-D/HDMI |
|
|
全数字T.M.D.S.信号 |
||
|
最大支持分辨
|
HDPC: 1900x1200@60Hz |
|
|
HDTV: 1920x1080P@60Hz |
||
|
位时钟抖动 |
<0.15Tbit |
|
|
位上升时间 |
<0.3Tbit(20%--80%) |
|
|
位下降时间 |
<0.3Tbit(20%--80%) |
|
|
信号强度 |
T.M.D.S.+/-0.4Vpp |
|
|
最小/最大电平 |
T.M.D.S.2.9V/3.3V |
|
|
阻抗 |
50Ω |
|
|
最大直流偏置误差 |
+/-15mV |
|
|
IR红外 |
|
|
|
接口 |
3位3.8mm凤凰座 |
|
|
信号类型 |
输入: 数字; 输出: 数字 |
|
|
电平类型 |
PLL电平 |
|
|
波长 |
850nm |
|
|
载波频率 |
38KHz |
|
|
RS-232 |
|
|
|
接口 |
3位3.8mm凤凰座 |
|
|
信号类型 |
数字 |
|
|
电平类型 |
RS-232电平 |
|
|
信号方向 |
双向通信 |
|
|
波特率 |
Min:4800bps; Max:115200bps |
|
|
数据位 |
8位 |
|
|
停止位 |
1位 |
|
|
校正位 |
None |
|
|
流控制 |
None |
|
|
电平延时 |
500 ns |
|
|
电平峰值 |
+/-15V |
|
|
光纤输入部分 |
|
|
|
光纤输入接口 |
SFP connector |
|
|
光纤类型 |
Multimode /Single Mode(可选) |
|
|
波长 |
Multimode: 850nm /Single Mode: 1310-1620nm(可选) |
|
|
多模光纤规格 |
50/125μm |
|
|
单模光纤规格 |
9/125μm |
|
|
接口带宽 |
正向：6.25Gbps，反向：3.125Gbps |
|
|
位时钟抖动 |
<0.15Tbit |
|
|
位上升时间 |
<0.3Tbit(20%--80%) |
|
|
位下降时间 |
<0.3Tbit(20%--80%) |
|
|
建议最大输入距离
|
多模光纤：小于300米，在1920 x 1080P@60Hz时; |
|
|
单模光纤：2-20千米，在1920 x 1080P@60Hz时 |
||
|
其它规格 |
|
|
|
电源 |
电源适配器，12VDC/2A |
|
|
最大功耗 |
4W |
|
|
温度 |
储存、使用温度: -20℃～+70℃ |
|
|
湿度 |
储存、使用湿度:10%～90% |
|
|
尺寸（L x W x H） |
162 x 156 x 35mm |
|
