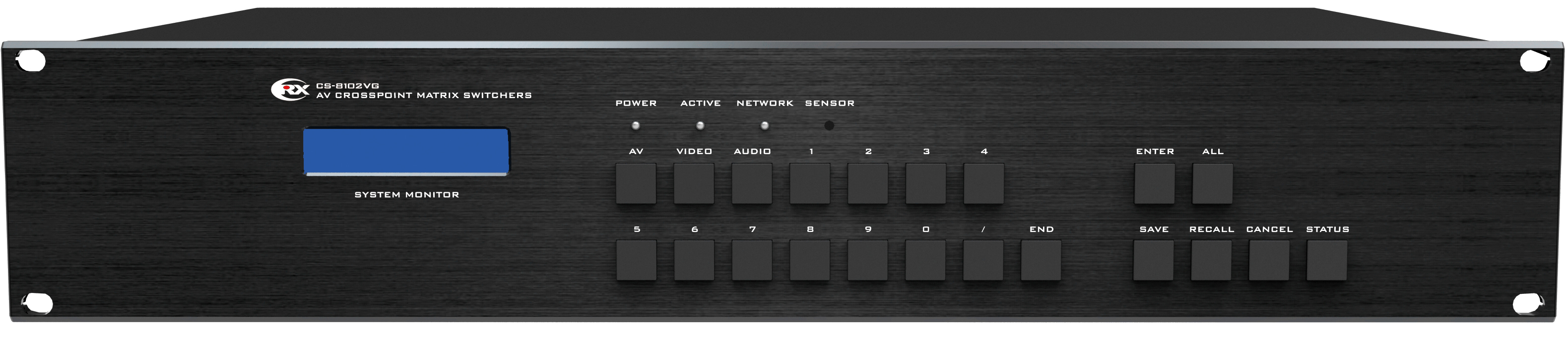

矩阵（VGA 系列专业矩阵切换器） VGA 8 系列CS-8102V/CS-8102VG/CS-8104V/CS-8104VG/CS-8108V/CS-8108VG
.jpg)
VGA 8 系列矩阵根据输入输出通道数的不同分为以下型号：
CS-8102V CS-8102VG
CS-8104V CS-8104VG
CS-8108V CS-8108VG
尺寸(LxWxH)：2U高度，484×303×88 mm
产品描述
1. VGA系列矩阵切换器是专门为计算机信号(即RGBHV信号)的显示切换和分配而设计的高性能智能矩阵开关设备，用于将多路信号从输入通道切换输送到任一输出通道上，输出通道间彼此独立。带音频VGA系列矩阵切换器允许计算机信号和音频信号同步或异步切换。
2. VGA系列矩阵切换器选用专业矩阵芯片，自带缓冲，输出更加稳定，图象高度清晰。
3. VGA系列矩阵切换器可24小时待机并带有断电现场切换记忆保护功能。具备RS232串行通讯接口，可与计算机或各种远端控制设备配合使用。
4. VGA系列矩阵切换器产品型号丰富，以适应广大用户的不同需求，广泛应用于多媒体会议工程，广播电视工程，指挥控制中心等场合。
功能特点
1. 视频宽带高度350MHz(-3dB)满载。
2. 提供多组预设保存选项，具有掉电记忆功能。
3. LCD实时显示切换操作状态，配合面板操作键盘，可查询当前输入输出通道连通状态。
4. 具有RS232通信功能。
5. 支持快速切换操作，操作更加简易快捷。
6. 独立的VGA输入、输出端子，采用DB15母接口,支持各种RGB、VGA信号源。
7. 音频输入、输出接口采用5位3.8mm凤凰接口。
8. 支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs高清晰度电视(HDTV)，成分视频，s-video，复合视频(信号)。
9. 音频信号类型有：立体声，平衡或非平衡接法。
10. 采用可编程逻辑陈列电路，任意交互切换。
11. 信号长距离传输失真补偿技术。
12. 内置国际通用电源。
|
VGA视频信号 |
|
|
视频带宽 |
350MHz(-3dB)满载 |
|
输入信号 |
RGBHV,RGBS,RGsB,RsGsBs |
|
输入接口 |
DB15母接口 |
|
RGB输入电平 |
0.5Vp-p ~ 2.0Vp-p |
|
RGB输入阻抗 |
75Ω |
|
HV输入电平 |
0.5V ~ 5.0Vp-p |
|
HV输入阻抗 |
510Ω |
|
输出信号 |
RGBHV,RGBS,RGsB,RsGsBs |
|
输出接口 |
DB15母接口 |
|
RGB输出电平 |
0.5Vp-p ~ 2.0Vp-p |
|
RGB输出阻抗 |
75Ω |
|
HV输出电平 |
0.5V ~ 5.0Vp-p |
|
HV输出阻抗 |
75Ω |
|
回波损耗 |
<－30dB@5MHz |
|
水平频率响应 |
15 KHz ~ 145 KHz |
|
垂直频率响应 |
30 Hz ~ 170 Hz |
|
模拟音频信号 |
|
|
音频带宽 |
150MHz(-3dB)满载 |
|
输入信号 |
立体声(平衡或非平衡)信号 |
|
输入接口 |
5位3.8mm凤凰座 |
|
输入最大电平 |
＋19.5dBu |
|
输入阻抗 |
> 10KΩ |
|
输出信号 |
立体声(平衡或非平衡)信号 |
|
输出接口 |
5位3.8mm凤凰座 |
|
输出最大电平 |
+19.5dBU |
|
输出阻抗 |
>50Ω |
|
频率响应 |
20Hz－20KHz，＋0.05dB |
|
信噪比(S/N) |
>90dB |
|
立体声通道隔离 |
>80dB @ 1 kHz |
|
共态抑制比(CMRR) |
>75dB @ 20 Hz ～ 20 kHz |
|
设备规格 |
|
|
最大传输延时 |
5nS( ±1nS） |
|
切换延时 |
200nS (最长时间) |
|
平均故障时间 |
50000小时 |
|
工作温度 |
-20~45 ℃ |
|
环境湿度 |
20%～80%相对湿度，无结露 |
|
输入电源 |
～100-240V 50-60Hz |
