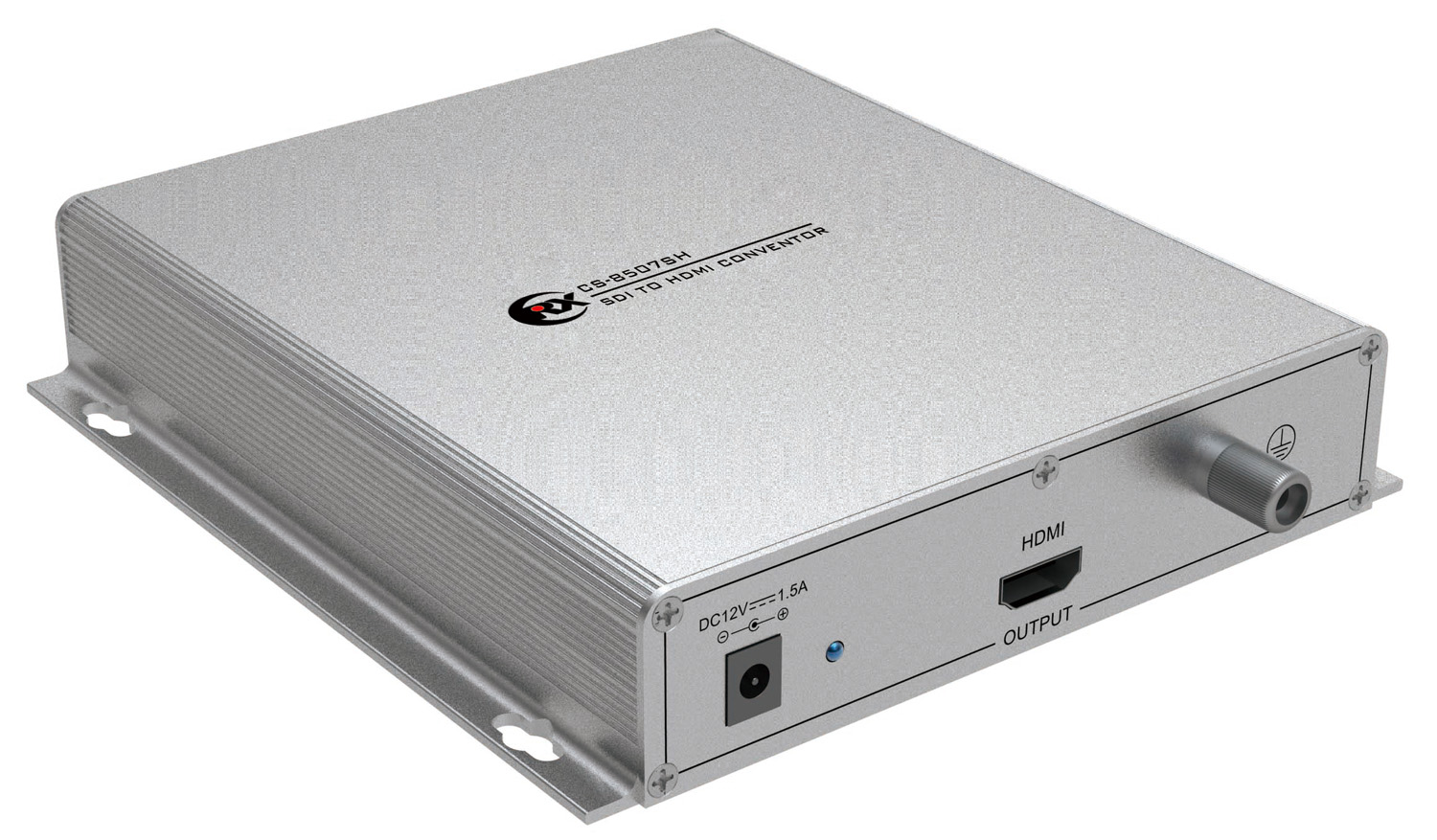

高清转换器（SDI转HDMI信号格式转换器） CS-8507SH
.jpg)
产品概述
专用于单路高清数字分量串行接口（HD-SDI，3G-SDI和SD-SDI）信号转换为HDMI信号的设备。集成SDI接收器及HDMI调制器，可方便的将SDI信号转为HDMI信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI信号中，以实现声音及图像同步传输。
功能特点
1. 支持输出分辨率高达1920 x 1080P@60Hz。
2. 支持输入分辨率高达1920 x 1080P@60Hz。
3. 串口控制或者外部拔码开关选择分辨率。
4. 高清数字分量串行借口（HD-SDI，3G-SDI和SD-SDI）信号输入。
5. 高清HDMI视频信号输出。
|
型号 |
CS-8507SH |
|
|
输入 |
|
|
|
接口 |
母端口BNC连接器 |
|
|
增益 |
0db |
|
|
锁定速率 |
自动 |
|
|
操作标准 |
SMPTE 292M,SMPTE 259M,SMPTE 242M,ITU-RBT.601 |
|
|
ITU-RBT.1120 |
||
|
输入回波损耗 |
<-14 dB @ 1MHz ~ 1.5GHz |
|
|
输出回波损耗 |
<-12 dB @ 1MHz ~ 1.5GHz |
|
|
最大速率 |
2.97Gbps |
|
|
数据类型 |
8或10bit |
|
|
输入输出电平 |
0.80Vp-p+/- 10% |
|
|
输入输出阻抗 |
75 Ω |
|
|
均衡类型 |
自动 |
|
|
最大输入距离 |
100米 |
|
|
HDMI 输出 |
|
|
|
支持的协议 |
HDMI1.3a, HDCP1.3，EDID1.4 |
|
|
像素带宽 |
225MHz , 全数字 |
|
|
接口带宽 |
3.25Gbps,全数字 |
|
|
信号强度 |
T.M.D.S. +/- 0.4Vpp |
|
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
|
阻抗 |
差分100Ω |
|
|
支持输出及监视分辨率 |
800X600@60Hz、1024X768@60Hz、 |
|
|
1280X720@60Hz、1280X800@60Hz、 |
|
|
|
1280X1024@60Hz、1366X768@60Hz、 |
|
|
|
1440X900@60Hz、1600X900@60Hz、 |
|
|
|
1920X1080p@60Hz |
|
|
|
串口控制 |
|
|
|
接口 |
凤凰座 |
|
|
电平 |
RS232 |
|
|
波特率 |
9600bps |
|
|
规格 |
|
|
|
工作温度 |
-20℃～ +70℃ |
|
|
环境湿度 |
20%～80%相对湿度，无结露 |
|
|
输入电源 |
DC12V 1.5A |
|
|
最大功耗 |
6W |
|
|
尺寸(LxWxH) |
163x156x32 mm |
|
