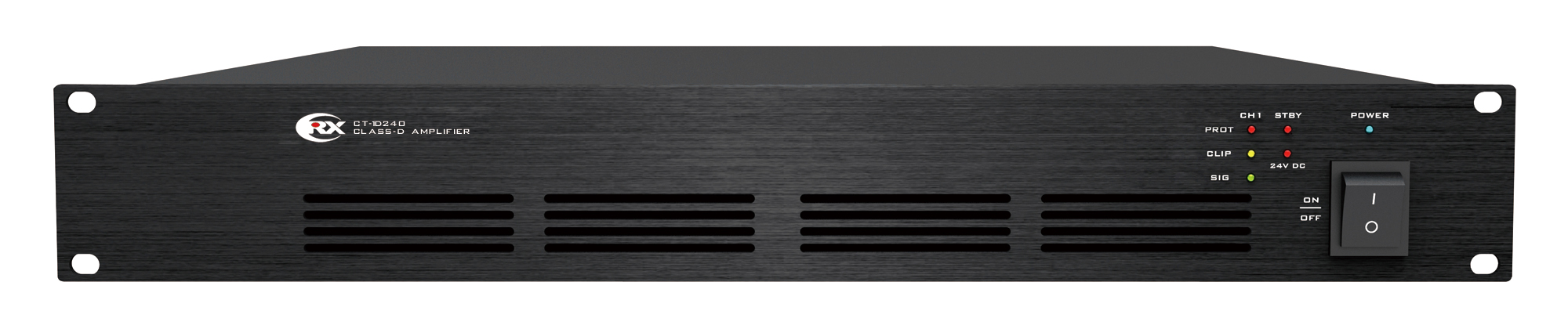

1通道D类功率放大器 CT-1D120/CT-1D240/CT-1D350/CT-1D500
产品概述
产品概述
1. 采用高效D类放大电路, 内置高效率开关电源, 使得整机效率高达85%, 产品内部采用合理的散热布局, 使得产品即使在极其恶劣的工作环境下内部仍能保持低于55度的工作温度, 大大地延长了设备的使用寿命。
2. 产品均采用1.5U标准19英寸工业机箱设计, 输出功率有120W、240W、350W和500W的四种规格, 后板提供1路100V输出端子接线扬声器, 提供1个凤凰接口用于远程控制、监控设备工作状态，产品具有短路、过载、过热保护。
产品特点
1. 内置有源带通信号滤波器，有效滤除无用音乐信号。
2. 1路平衡信号输入， 1通道120W/240W/350W/500W功率输出。
3. 面板带信号、峰值、保护、电源信号指示LED。
4. 带功放正常监测输出、功放待机控制、功放待机级联端口。
5. 功放带DC24V电源端口， 带电压适应范围（21.6~27.5V）保护，避免备电池长期馈电失效或是电压过高损坏设备。
6. AC220V 50Hz交流电压供电。
7. 功放输出方式：100V定压。
8. 设备电气隔离，信号输入与功放输出电气隔离，符合3C、UL、IEC60065认证要求。
9. 功放内置短路、过载、过热等自的保护功能。
技术参数
|
型号 |
CT-1D120 |
CT-1D240 |
CT-1D350 |
CT-1D500 |
|
额定输出功率 |
120W |
240W |
350W |
500W |
|
喇叭输出电压 |
100V |
|||
|
输入灵敏度 & 输入阻抗 |
±385mV/20KΩ,平衡H3.81欧式连接端子输入 |
|||
|
过载源电动势 |
＞11dB, 平衡H3.81欧式连接端子输入 |
|||
|
频率响应 |
80Hz~18KHz(+1dB, -3 dB) |
|||
|
信噪比 |
≥85dB |
|||
|
总谐波失真 |
≤0.5% at 1KHz, 1/3 输出功率 |
|||
|
控制 |
面板音量控制，面板电源开关控制；远程待机控制、远程功放状态读取（后板凤凰接口） |
|||
|
指示灯 |
信号指示、峰值指示、保护指示和电源指示 |
|||
|
保护 |
过温，喇叭直流输出，过载和短路 |
|||
|
散热 |
强制冷却（≥50度起控半速、≥70度起控全速） |
|||
|
最大电源耗散功率 |
150W |
300W |
420W |
550W |
|
电源
|
~220V 50Hz（另可定制AC110V 60Hz） |
|||
|
DC24V（用于24V备用电源供电） |
||||
|
尺寸 |
484×445×66mm |
|||
|
重量 |
7.6Kg |
7.8 Kg |
7.9 Kg |
8 Kg |
