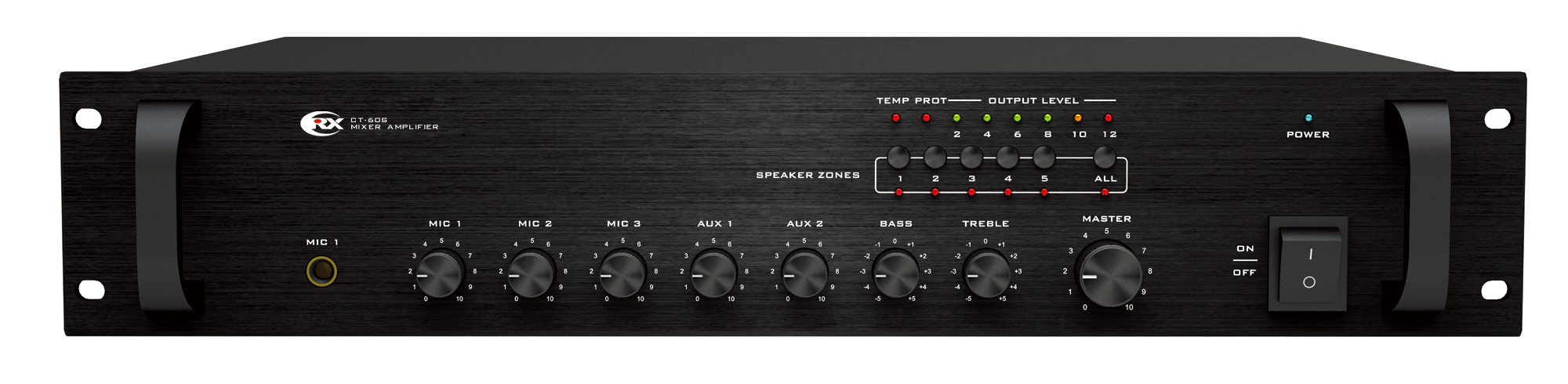

带5分区合并式广播功放 CT-60S/CT-120S/CT-240S
产品用途
1. 带五个功率分区输出的合并式功率放大器。
2. 为广播系统提供区域功率放大，适用于大、中、小区域范围广播扩声，而仍需功率
分区的广播系统。
产品特点
1. 产品具有良好的短路、过载、过热等自我保护。
2. 2U标准19英寸工业机箱(仅限于60W, 120W, 240W)和3U标准19英寸工业机箱(仅限干350W, 500W, 650W)设计。
3. MIC和Aux输入附有独立音量调节旋钮，输出附有总音量调节旋钮和高音、低音音调调节旋钮。
4. 3通道麦克风TRS端子输入，2通道Aux输入，1通道EMC输入。
5. 带3级优先功能，其中Mic 1具有最高优先级别，EMC属第二优先级别，其他通道属第三优先级别。
6. 2通道MIC Line输入(MIC2/MIC3通道的线路输入，灵敏度为775mV)。功放输出自带5分区，可任意选择分区状态。
7. 总功率输出具有2种功率输出方式:定压输出100V. 70V和定阻输出4~16Ω, 5分区输出方式:定压输出100V。
|
型号 |
CT-60S |
CT-102S |
CT-240S |
|
额定输出功率 |
60W |
120W |
240W |
|
扬声器输出 |
70V, 100V & 4~16Ω |
||
|
输入灵敏度 & 输入阻抗 |
MIC 1, 2, 3: 5mV/600Ω, 不平衡TRS端子输入 |
||
|
MIC 2, 3 Line 输入: 775mV/10KΩ, 不平衡RCA端子输入 |
|||
|
AUX 1, 2: 350mV/10KΩ, 不平衡RCA端子输入 |
|||
|
EMC: 775mV/10KΩ, 不平衡DG7.62端子输入 |
|||
|
输出灵敏度 & 输出源阻抗 |
MIX OUT: 1000mV/470Ω, 不平衡RCA端子输出 |
||
|
过载源电动势 |
MIC 1, 2, 3: ＞12dB, 不平衡TRS端子输入 |
||
|
MIC 2, 3 Line 输入: ＞12dB, 不平衡RCA端子输入 |
|||
|
AUX 1, 2: ＞20dB,不平衡 RCA端子输入 |
|||
|
EMC: ＞12dB, 不平衡DG7.62端子输入 |
|||
|
音调 |
低音:±10dB at 100Hz |
||
|
高音:±10dB at 10KHz |
|||
|
频响 |
50~16KHz(+1dB, -3dB) |
||
|
信噪比 |
MIC 1, 2, 3: 66dB; AUX 1, 2: 80dB |
||
|
总谐波失真 |
1KHz时0.5%, 1/3 输出功率 |
||
|
默音功能 |
MIC 1 优先其他通道 |
||
|
0-30 dB可调 |
|||
|
通道串音衰减 |
≤50dB |
||
|
散热 |
由前往后强制风冷，散热器温度55度时启动内置风扇 |
||
|
保护 |
过热, 过载&短路 |
||
|
电源 |
~220V 50Hz |
||
|
电源功耗 |
100W |
200W |
400W |
|
尺寸 |
484 x 303 x 88mm |
484 x 358 x88mm |
|
|
重量 |
8.28Kg |
9.30Kg |
12.10Kg |
|
材质 |
黑色铝面板，SPCC冷轧板材质机箱 |
||
